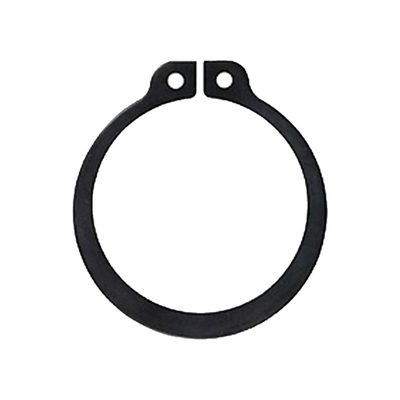

扣環(C型扣環・E型扣環)

常見別稱・對應規範: C型扣環 · E型扣環 · 檔圈 · 軸用外扣 · 孔用內扣 · Retaining Ring · Circlip · DIN471 · EXTERNAL CIRCLIP · SNAP RING · JIS B2804 · 軸用C型扣環 · 軸用扣環 · S型扣環

共 745 項。🔍 開互動目錄篩選

關於扣環

扣環(Retaining Ring / 檔圈)裝在軸溝或孔溝裡,擋住軸承、齒輪、襯套不讓它軸向跑掉。分軸用(外扣,S 型)與孔用(內扣,R 型),另有從軸的側面卡入的 E 型扣環,以及無耳、同心等型式。裝拆需要對應的扣環鉗或 E 扣工具。

又稱 C型扣環 · E型扣環 · 檔圈 · 軸用外扣 · 孔用內扣 · Retaining Ring · Circlip

常見規範 DIN 471 · JIS B 2804 · CNS 9074 · DIN 472 · DIN 6799 · CNS 9076

彈簧鋼(染黑/磷酸鹽)

彈性與夾持力最好,一般機械標準品。

鍍鎳 / 鍍鋅

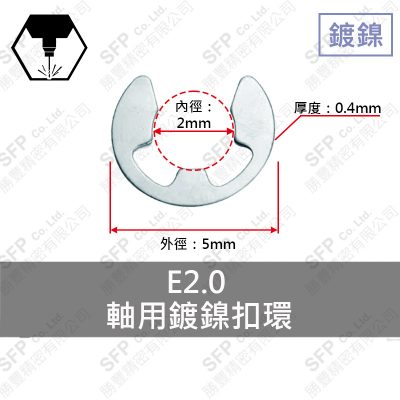

外觀與基本防鏽,常見於小尺寸 E 型扣。

304 白鐵

耐蝕,潮濕、食品與戶外設備。

挑選重點

• 軸用扣環的號數是軸徑,孔用扣環的號數是孔的內徑;量軸的外徑或孔的內徑,不要量到溝槽裡。
• E 型扣是側向卡入、不必拆整根軸,適合維修頻繁的位置。
• 扣環拆過會失去彈性,建議換新。

扣環常見問題

扣環有哪些種類?

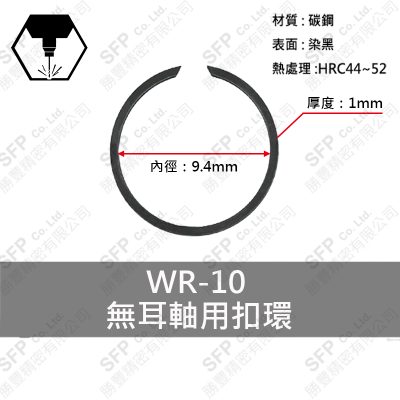

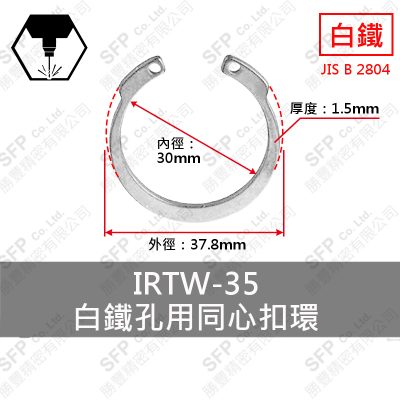

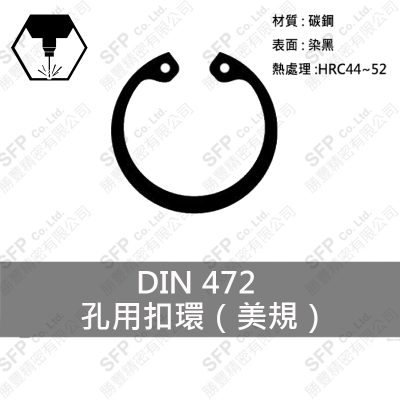

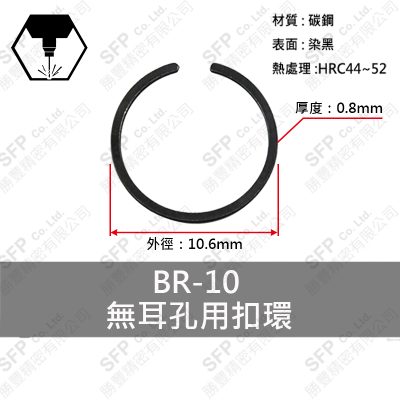

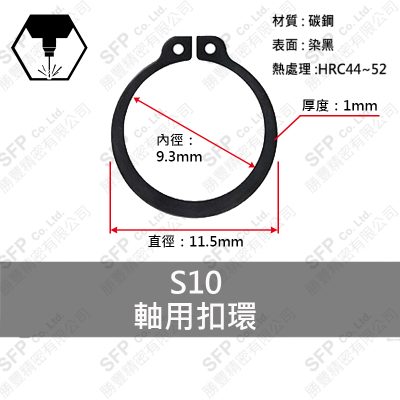

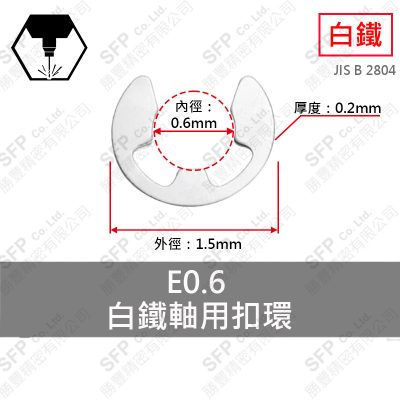

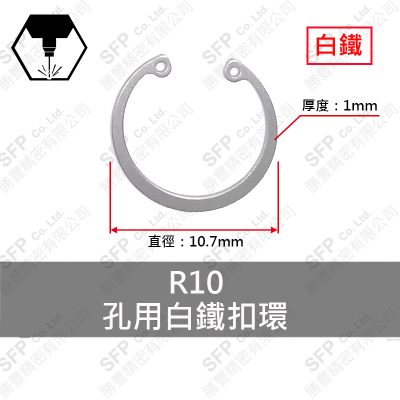

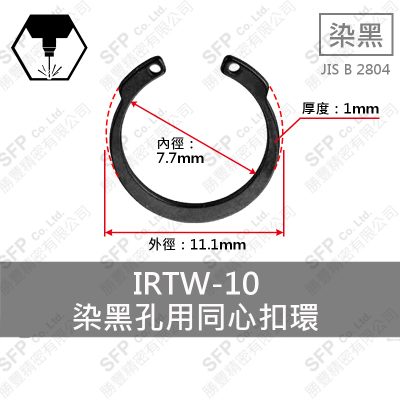

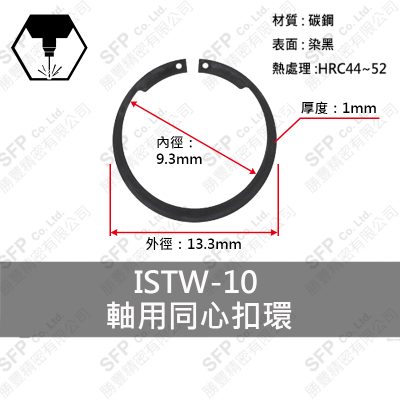

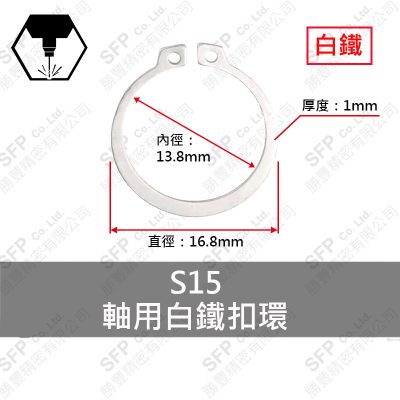

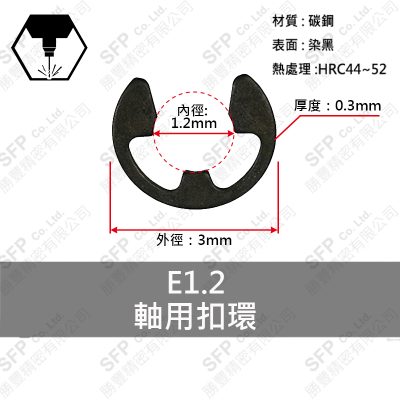

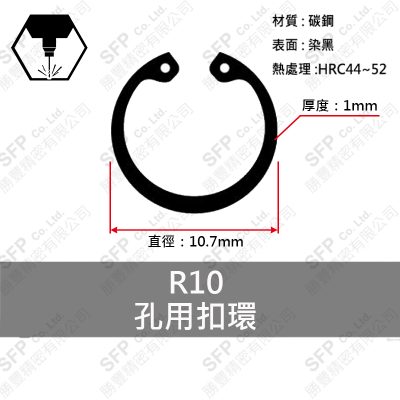

依安裝位置分兩大類:軸用扣環(台灣俗稱 S 扣、外扣,DIN 471)卡在軸的溝槽上;孔用扣環(R 扣、內扣,DIN 472)卡在孔的溝槽裡。依形狀另有 E 型扣環(DIN 6799,從軸的側面卡入)、沒有耳孔的無耳扣環,以及同心扣環。

C型扣環、S型扣環、R型扣環有什麼不同?

「C型扣環」是通稱,因為外形像英文字母 C。其中軸用的叫 S 型(S 扣),孔用的叫 R 型(R 扣)。台灣這三種叫法都有人用,指的是同一族零件。

扣環的尺寸(號數)怎麼對?

軸用扣環的號數就是軸徑,孔用扣環的號數是孔的內徑。量的時候要量軸的外徑或孔的內徑,不要量到溝槽裡,否則號數會對錯。E 型扣環的稱呼尺寸不一定等於軸徑,要查規格表。

Retaining Ring、Circlip、Snap Ring 的中文是什麼?

都是扣環,也有人叫檔圈或卡簧。Retaining Ring 是總稱;Circlip、Snap Ring 多半指 C 型扣環;E-clip、E-ring 指 E 型扣環。

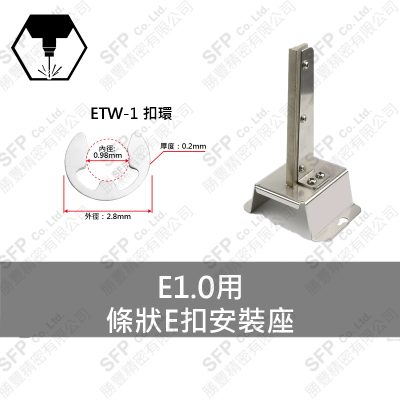

扣環要用什麼工具安裝?

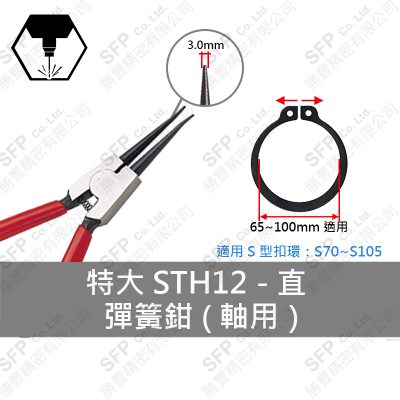

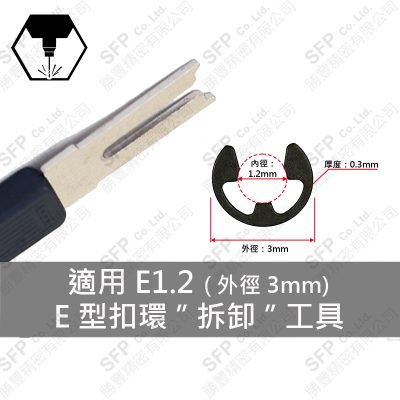

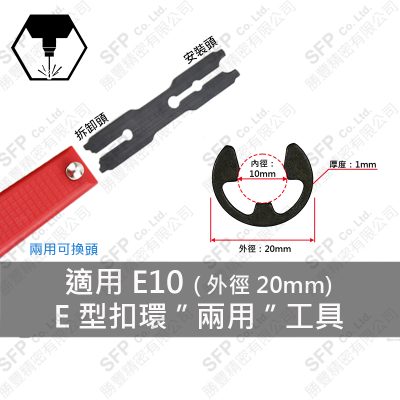

C 型扣環兩端有耳孔,要用扣環鉗:軸用是把扣環撐開,孔用是把扣環夾小,兩種鉗子不同。E 型扣環用 E 扣專用工具從軸的側面推入。
