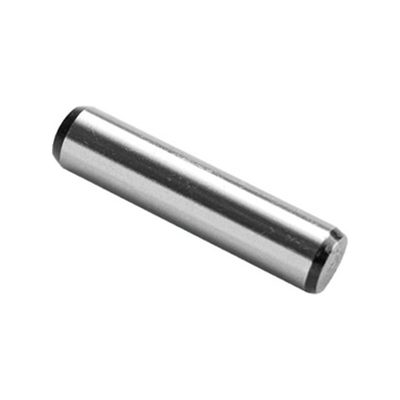

定位銷 Dowel Pin

常見別稱・對應規範: 插銷 · 直銷 · 實心銷 · 平行銷 · Dowel Pin · Parallel Pin · Zylinderstift · ISO2338 · DIN7 · 固定銷 · ZYLINDERSTIFTE · ISO 8734 · DIN 6325 · JIS B 1354

共 3328 項。🔍 開互動目錄篩選

關於定位銷

定位銷(Dowel Pin)是靠精密外徑與孔的過盈或滑配來「定位」的圓柱銷,不負責鎖緊,而是決定兩個零件每次組裝都回到同一個相對位置。模具、治具、機構件的定位精度幾乎都靠它,所以外徑公差比長度重要得多。

又稱 插銷 · 直銷 · 實心銷 · 平行銷 · Dowel Pin · Parallel Pin · Zylinderstift

常見規範 ISO 2338 · DIN 7 · ISO 8734 · DIN 6325 · JIS B 1354 · JIS B 1355 · CNS 397 · ASME B18.8.100M

SUJ2 軸承鋼
硬度 HRC58~62、外徑研磨到 m6,標準品的主力,耐磨、不易被壓傷。
304 白鐵
耐蝕,用在食品、化工、潮濕或戶外環境;硬度比 SUJ2 低,受剪力大的地方要留意。
316 白鐵
含鉬,抗氯離子、耐海水,沿海與化工設備用。
S45C / 12L14 碳鋼
成本低,一般治具與非精密定位;12L14 易切削,常見於車製特殊尺寸。
黃銅 / 鋁
不導磁、重量輕或怕刮傷對手件時使用,強度最低。

挑選重點

規格表與選用指南

定位銷選用指南定位銷公差怎麼選(h7 / m6)公差計算機ISO 2338 規範說明SUJ2定位銷 規格表(1415 種尺寸)304白鐵定位銷 規格表(1187 種尺寸)SUJ2 正公差 定位銷 規格表(227 種尺寸)白鐵 正公差 定位銷 規格表(158 種尺寸)鋁定位銷 規格表(95 種尺寸)304白鐵 正公差 定位銷 規格表(67 種尺寸)304白鐵定位銷(英制) 規格表(57 種尺寸)S45C定位銷 規格表(42 種尺寸)303白鐵定位銷 規格表(15 種尺寸)碳鋼正公差定位銷 規格表(10 種尺寸)SUJ2定位銷(英制) 規格表(9 種尺寸)S45C 正公差 定位銷 規格表(8 種尺寸)

SUJ2 定位銷(共 1270 項)

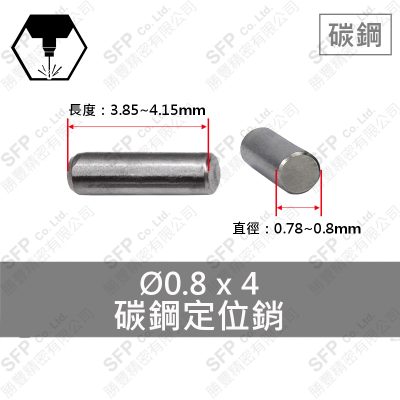

SUJ2定位銷 0.5*4SUJ2定位銷 0.6*16SUJ2定位銷 0.7*16SUJ2定位銷 0.8*16SUJ2定位銷 0.8*4SUJ2定位銷 0.8*5SUJ2定位銷 0.8*7.8SUJ2定位銷 0.9*16SUJ2定位銷 0.9*7SUJ2定位銷 1*10SUJ2定位銷 1*10.5SUJ2定位銷 1*11SUJ2定位銷 1*12SUJ2定位銷 1*14SUJ2定位銷 1*15SUJ2定位銷 1*16SUJ2定位銷 1*18SUJ2定位銷 1*19SUJ2定位銷 1*2SUJ2定位銷 1*2.8SUJ2定位銷 1*20SUJ2定位銷 1*22SUJ2定位銷 1*24SUJ2定位銷 1*25SUJ2定位銷 1*26SUJ2定位銷 1*28SUJ2定位銷 1*3SUJ2定位銷 1*3.2SUJ2定位銷 1*30SUJ2定位銷 1*34SUJ2定位銷 1*36.5SUJ2定位銷 1*4SUJ2定位銷 1*4.7SUJ2定位銷 1*4.8SUJ2定位銷 1*5SUJ2定位銷 1*5.1SUJ2定位銷 1*5.3SUJ2定位銷 1*5.5SUJ2定位銷 1*6SUJ2定位銷 1*6.5SUJ2定位銷 1*6.8SUJ2定位銷 1*7SUJ2定位銷 1*7.5SUJ2定位銷 1*7.8SUJ2定位銷 1*8SUJ2定位銷 1*8.3SUJ2定位銷 1*8.4SUJ2定位銷 1*9SUJ2定位銷 1*9.8SUJ2定位銷 1.05*2.9SUJ2定位銷 1.05*6.5SUJ2定位銷 1.1*10SUJ2定位銷 1.1*12SUJ2定位銷 1.1*15SUJ2定位銷 1.1*19.8SUJ2定位銷 1.1*20SUJ2定位銷 1.1*5.3SUJ2定位銷 1.1*5.5SUJ2定位銷 1.1*5.7SUJ2定位銷 1.1*6…看全部 1270 項 →

SCM440 定位銷(共 1 項)

SCM440定位銷 4*8.8

其他碳鋼 定位銷(共 30 項)

S45C定位銷 10*20S45C定位銷 10*30S45C定位銷 10*40S45C定位銷 10*60S45C定位銷 10*80S45C定位銷 12*100S45C定位銷 12*120S45C定位銷 12*30S45C定位銷 12*35S45C定位銷 12*40S45C定位銷 12*45S45C定位銷 12*50S45C定位銷 12*55S45C定位銷 12*60S45C定位銷 12*65S45C定位銷 12*70S45C定位銷 12*80S45C定位銷 12*90S45C定位銷 16*120S45C定位銷 16*30S45C定位銷 16*45S45C定位銷 20*40S45C定位銷 25*80S45C定位銷 5*20S45C定位銷 5*30S45C定位銷 8*30S45C定位銷 8*35S45C定位銷 8*40S45C定位銷 8*45S45C定位銷 8*50

304白鐵 定位銷(共 1069 項)

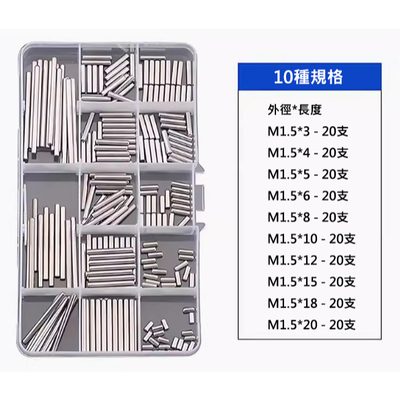

304白鐵定位銷 組盒 M1.5304白鐵定位銷 組盒 M2304白鐵定位銷 組盒 M2.5304白鐵定位銷 組盒 M3304白鐵定位銷 0.5*10304白鐵定位銷 0.5*11304白鐵定位銷 0.5*12304白鐵定位銷 0.5*15304白鐵定位銷 0.5*2304白鐵定位銷 0.5*20304白鐵定位銷 0.5*3304白鐵定位銷 0.5*4304白鐵定位銷 0.5*5304白鐵定位銷 0.5*6304白鐵定位銷 0.5*7304白鐵定位銷 0.5*8304白鐵定位銷 0.55*10304白鐵定位銷 0.55*5304白鐵定位銷 0.55*8304白鐵定位銷 0.6*10304白鐵定位銷 0.6*12304白鐵定位銷 0.6*15304白鐵定位銷 0.6*2304白鐵定位銷 0.6*20304白鐵定位銷 0.6*4304白鐵定位銷 0.6*5304白鐵定位銷 0.6*6304白鐵定位銷 0.6*7304白鐵定位銷 0.6*8304白鐵定位銷 0.65*5304白鐵定位銷 0.7*10304白鐵定位銷 0.7*13304白鐵定位銷 0.7*15304白鐵定位銷 0.7*2304白鐵定位銷 0.7*20304白鐵定位銷 0.7*3304白鐵定位銷 0.7*4304白鐵定位銷 0.7*5304白鐵定位銷 0.7*6304白鐵定位銷 0.7*7304白鐵定位銷 0.7*8304白鐵定位銷 0.7*9304白鐵定位銷 0.75*10304白鐵定位銷 0.75*11304白鐵定位銷 0.75*4304白鐵定位銷 0.75*5304白鐵定位銷 0.75*8304白鐵定位銷 0.8*10304白鐵定位銷 0.8*12304白鐵定位銷 0.8*13304白鐵定位銷 0.8*15304白鐵定位銷 0.8*16304白鐵定位銷 0.8*2304白鐵定位銷 0.8*3304白鐵定位銷 0.8*4304白鐵定位銷 0.8*5304白鐵定位銷 0.8*6304白鐵定位銷 0.8*7304白鐵定位銷 0.8*8304白鐵定位銷 0.8*9…看全部 1069 項 →

316白鐵 定位銷(共 2 項)

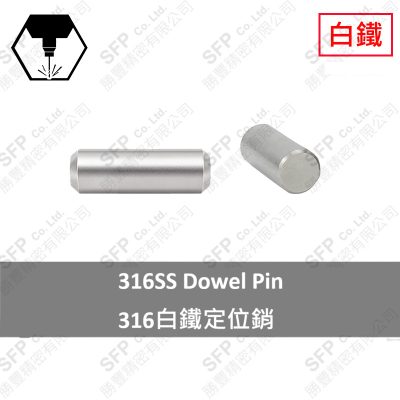

316白鐵定位銷 3(h6)*54316白鐵定位銷 3(h6)*60

420白鐵 定位銷(共 4 項)

420白鐵 "正公差" 定位銷 3(m6)*7420白鐵定位銷 0.9(0/-0.02)*8420J2白鐵定位銷 15.02*70420J2白鐵定位銷 15.12*70

黃銅 定位銷(共 5 項)

黃銅定位銷 3*10黃銅定位銷 3*6黃銅定位銷 3(0/-0.02)*8黃銅定位銷 4*16黃銅定位銷 5(h7)*10

鋁 定位銷(共 95 項)

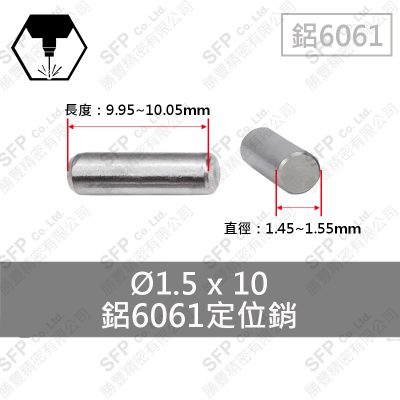

鋁定位銷 1.5*10鋁定位銷 1.5*12鋁定位銷 1.5*3鋁定位銷 1.5*4鋁定位銷 1.5*5鋁定位銷 1.95*8鋁定位銷 10*10鋁定位銷 10*11鋁定位銷 10*12鋁定位銷 10*15鋁定位銷 10*20鋁定位銷 10*3鋁定位銷 10*6鋁定位銷 12*20鋁定位銷 18*10鋁定位銷 2*10鋁定位銷 2*12鋁定位銷 2*2鋁定位銷 2*3鋁定位銷 2*3.5鋁定位銷 2*4鋁定位銷 2*5鋁定位銷 2*6鋁定位銷 2.5*10鋁定位銷 2.5*2.5鋁定位銷 2.5*3.5鋁定位銷 2.5*5鋁定位銷 3*15鋁定位銷 3*2鋁定位銷 3*20鋁定位銷 3*3鋁定位銷 3*3.5鋁定位銷 3*4鋁定位銷 3*5鋁定位銷 3*6鋁定位銷 3*7鋁定位銷 3*8鋁定位銷 4*10鋁定位銷 4*12鋁定位銷 4*2鋁定位銷 4*2.5鋁定位銷 4*3鋁定位銷 4*4鋁定位銷 4*4.5鋁定位銷 4*45鋁定位銷 4*5鋁定位銷 4*6鋁定位銷 4*8鋁定位銷 4.5*2鋁定位銷 4.5*3鋁定位銷 4.5*4.5鋁定位銷 4.5*4.7鋁定位銷 4.5*5鋁定位銷 4.9*10鋁定位銷 4.9*12鋁定位銷 5*12鋁定位銷 5*13鋁定位銷 5*15鋁定位銷 5*2鋁定位銷 5*20…看全部 95 項 →

碳鋼 m6正公差 定位銷(共 244 項)

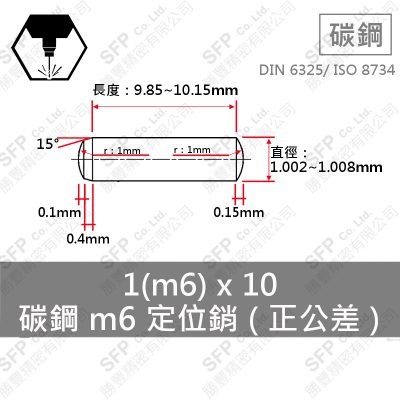

SUJ2 "正公差" 定位銷 1(m6)*10SUJ2 "正公差" 定位銷 1(m6)*12SUJ2 "正公差" 定位銷 1(m6)*16SUJ2 "正公差" 定位銷 1(m6)*20SUJ2 "正公差" 定位銷 1(m6)*4SUJ2 "正公差" 定位銷 1(m6)*5SUJ2 "正公差" 定位銷 1(m6)*6SUJ2 "正公差" 定位銷 1(m6)*8SUJ2 "正公差" 定位銷 1.5(m6)*10SUJ2 "正公差" 定位銷 1.5(m6)*12SUJ2 "正公差" 定位銷 1.5(m6)*14SUJ2 "正公差" 定位銷 1.5(m6)*15SUJ2 "正公差" 定位銷 1.5(m6)*16SUJ2 "正公差" 定位銷 1.5(m6)*18SUJ2 "正公差" 定位銷 1.5(m6)*20SUJ2 "正公差" 定位銷 1.5(m6)*4SUJ2 "正公差" 定位銷 1.5(m6)*5SUJ2 "正公差" 定位銷 1.5(m6)*6SUJ2 "正公差" 定位銷 1.5(m6)*8SUJ2 "正公差" 定位銷 1.6(m6)*4SUJ2 "正公差" 定位銷 1.6(m6)*5SUJ2 "正公差" 定位銷 1.6(m6)*6SUJ2 "正公差" 定位銷 1.6(m6)*8SUJ2 "正公差" 定位銷 10(m6)*100SUJ2 "正公差" 定位銷 10(m6)*110SUJ2 "正公差" 定位銷 10(m6)*12SUJ2 "正公差" 定位銷 10(m6)*120SUJ2 "正公差" 定位銷 10(m6)*130SUJ2 "正公差" 定位銷 10(m6)*14SUJ2 "正公差" 定位銷 10(m6)*140SUJ2 "正公差" 定位銷 10(m6)*15SUJ2 "正公差" 定位銷 10(m6)*150SUJ2 "正公差" 定位銷 10(m6)*18SUJ2 "正公差" 定位銷 10(m6)*20SUJ2 "正公差" 定位銷 10(m6)*22SUJ2 "正公差" 定位銷 10(m6)*24SUJ2 "正公差" 定位銷 10(m6)*25SUJ2 "正公差" 定位銷 10(m6)*26SUJ2 "正公差" 定位銷 10(m6)*28SUJ2 "正公差" 定位銷 10(m6)*30SUJ2 "正公差" 定位銷 10(m6)*32SUJ2 "正公差" 定位銷 10(m6)*34SUJ2 "正公差" 定位銷 10(m6)*35SUJ2 "正公差" 定位銷 10(m6)*36SUJ2 "正公差" 定位銷 10(m6)*38SUJ2 "正公差" 定位銷 10(m6)*40SUJ2 "正公差" 定位銷 10(m6)*45SUJ2 "正公差" 定位銷 10(m6)*50SUJ2 "正公差" 定位銷 10(m6)*55SUJ2 "正公差" 定位銷 10(m6)*60SUJ2 "正公差" 定位銷 10(m6)*65SUJ2 "正公差" 定位銷 10(m6)*70SUJ2 "正公差" 定位銷 10(m6)*75SUJ2 "正公差" 定位銷 10(m6)*80SUJ2 "正公差" 定位銷 10(m6)*90SUJ2 "正公差" 定位銷 12(m6)*100SUJ2 "正公差" 定位銷 12(m6)*120SUJ2 "正公差" 定位銷 12(m6)*150SUJ2 "正公差" 定位銷 12(m6)*16SUJ2 "正公差" 定位銷 12(m6)*20…看全部 244 項 →

碳鋼 特殊公差 定位銷(共 1 項)

S45C "正公差" 定位銷 10*16

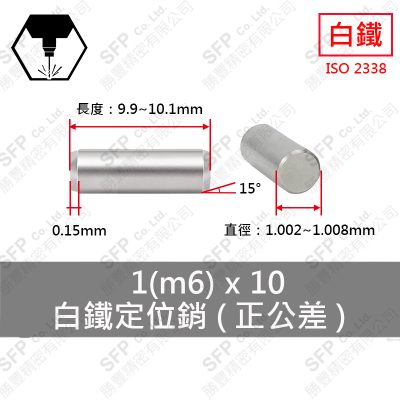

白鐵 m6正公差 定位銷(共 225 項)

304白鐵 "正公差" 定位銷 1(m6)*10304白鐵 "正公差" 定位銷 1(m6)*12304白鐵 "正公差" 定位銷 1(m6)*3±0.05304白鐵 "正公差" 定位銷 1(m6)*4304白鐵 "正公差" 定位銷 1(m6)*5304白鐵 "正公差" 定位銷 1(m6)*6304白鐵 "正公差" 定位銷 1(m6)*6.73(+0.2/0)304白鐵 "正公差" 定位銷 1(m6)*8白鐵 "正公差" 定位銷 1.5(m6)*10白鐵 "正公差" 定位銷 1.5(m6)*12304白鐵 "正公差" 定位銷 1.5(m6)*14304白鐵 "正公差" 定位銷 1.5(m6)*15304白鐵 "正公差" 定位銷 1.5(m6)*16304白鐵 "正公差" 定位銷 1.5(m6)*18白鐵 "正公差" 定位銷 1.5(m6)*20白鐵 "正公差" 定位銷 1.5(m6)*25白鐵 "正公差" 定位銷 1.5(m6)*3304白鐵 "正公差" 定位銷 1.5(m6)*4白鐵 "正公差" 定位銷 1.5(m6)*5白鐵 "正公差" 定位銷 1.5(m6)*6304白鐵 "正公差" 定位銷 1.5(m6)*8白鐵 "正公差" 定位銷 1.6(m6)*10白鐵 "正公差" 定位銷 1.6(m6)*12.7304白鐵 "正公差" 定位銷 1.8(m6)*6白鐵 "正公差" 定位銷 10(m6)*100白鐵 "正公差" 定位銷 10(m6)*12白鐵 "正公差" 定位銷 10(m6)*120白鐵 "正公差" 定位銷 10(m6)*14白鐵 "正公差" 定位銷 10(m6)*15304白鐵 "正公差" 定位銷 10(m6)*16白鐵 "正公差" 定位銷 10(m6)*18白鐵 "正公差" 定位銷 10(m6)*20白鐵 "正公差" 定位銷 10(m6)*22白鐵 "正公差" 定位銷 10(m6)*24白鐵 "正公差" 定位銷 10(m6)*25白鐵 "正公差" 定位銷 10(m6)*26白鐵 "正公差" 定位銷 10(m6)*28白鐵 "正公差" 定位銷 10(m6)*30白鐵 "正公差" 定位銷 10(m6)*32白鐵 "正公差" 定位銷 10(m6)*35白鐵 "正公差" 定位銷 10(m6)*36白鐵 "正公差" 定位銷 10(m6)*40白鐵 "正公差" 定位銷 10(m6)*45白鐵 "正公差" 定位銷 10(m6)*50白鐵 "正公差" 定位銷 10(m6)*55白鐵 "正公差" 定位銷 10(m6)*60白鐵 "正公差" 定位銷 10(m6)*65白鐵 "正公差" 定位銷 10(m6)*70白鐵 "正公差" 定位銷 10(m6)*75白鐵 "正公差" 定位銷 10(m6)*80白鐵 "正公差" 定位銷 10(m6)*90白鐵 "正公差" 定位銷 12(m6)*14白鐵 "正公差" 定位銷 12(m6)*16白鐵 "正公差" 定位銷 12(m6)*18白鐵 "正公差" 定位銷 12(m6)*20白鐵 "正公差" 定位銷 12(m6)*22白鐵 "正公差" 定位銷 12(m6)*24白鐵 "正公差" 定位銷 12(m6)*25白鐵 "正公差" 定位銷 12(m6)*26白鐵 "正公差" 定位銷 12(m6)*28…看全部 225 項 →

白鐵 特殊公差 定位銷(共 1 項)

304白鐵 "正公差" 定位銷 2.1(+0.02/-0)*10

316白鐵 m6正公差 定位銷(共 9 項)

316白鐵"正公差"定位銷 1.5(m6)*10316白鐵"正公差"定位銷 1.5(m6)*14316L白鐵"正公差"定位銷 2.5(m6)*6316正公差定位銷 3(m6)*10316正公差定位銷 3(m6)*14316正公差定位銷 3(m6)*6316白鐵"正公差"定位銷 4(m6)*8316正公差定位銷 6(m6)*12316正公差定位銷 6(m6)*16

其他金屬 正公差 定位銷(共 1 項)

"熱處理"416白鐵 "正公差" 定位銷 2(m6)*8

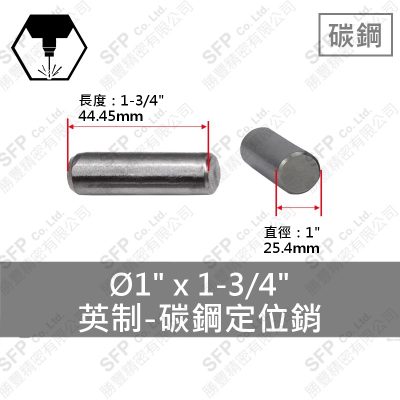

碳鋼 定位銷 (英制)(共 172 項)

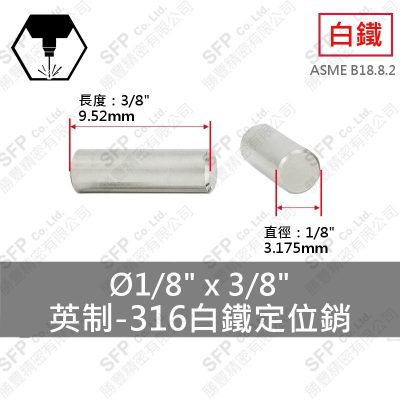

SUJ2定位銷 1"*1-3/4"SUJ2定位銷 1"*2-1/2"SUJ2定位銷 1"*2-1/4"SUJ2定位銷 1"*2-3/4"SUJ2定位銷 1"*3-1/2"SUJ2定位銷 1/16"*1-1/2"SUJ2定位銷 1/16"*1/2"SUJ2定位銷 1/16"*1/4"SUJ2定位銷 1/16"*3/16"SUJ2定位銷 1/16"*3/4"SUJ2定位銷 1/16"*3/8"S45C定位銷 1/16"*5/8"SUJ2定位銷 1/2"*1"SUJ2定位銷 1/2"*1-1/2"SUJ2定位銷 1/2"*1-1/4"SUJ2定位銷 1/2"*1-1/8"SUJ2定位銷 1/2"*1-3/4"SUJ2定位銷 1/2"*2"SUJ2定位銷 1/2"*2-1/2"SUJ2定位銷 1/2"*2-1/4"SUJ2定位銷 1/2"*2-3/4"SUJ2定位銷 1/2"*3"SUJ2定位銷 1/2"*3-1/2"SUJ2定位銷 1/2"*3-1/4"SUJ2定位銷 1/2"*3/4"SUJ2定位銷 1/2"*4"SUJ2定位銷 1/2"*5"SUJ2定位銷 1/2"*7/8"S45C定位銷 1/4"*1"SUJ2定位銷 1/4"*1-1/2"S45C定位銷 1/4"*1-1/4"S45C定位銷 1/4"*1-1/8"SUJ2定位銷 1/4"*1-3/4"S45C定位銷 1/4"*1-3/8"SUJ2定位銷 1/4"*1/2"SUJ2定位銷 1/4"*1/4"SUJ2定位銷 1/4"*15/16"SUJ2定位銷(英制) 1/4"*2"SUJ2定位銷(英制) 1/4"*2-1/2"SUJ2定位銷 1/4"*2-1/4"SUJ2定位銷 1/4"*2-3/4"SUJ2定位銷 1/4"*3"SUJ2定位銷 1/4"*3/4"SUJ2定位銷 1/4"*3/8"SUJ2定位銷 1/4"*5/8"SUJ2定位銷 1/4"*7/16"SUJ2定位銷 1/4"*7/8"SUJ2定位銷 1/8"*1"SUJ2定位銷 1/8"*1-1/2"SUJ2定位銷 1/8"*1-1/4"SUJ2定位銷 1/8"*1-3/4"SUJ2定位銷 1/8"*1-7/16"SUJ2定位銷 1/8"*1/2"SUJ2定位銷 1/8"*1/4"SUJ2定位銷 1/8"*10.8 (3.175*10.8)SUJ2定位銷 1/8"*15 (3.175*15)SUJ2定位銷 1/8"*15/16"SUJ2定位銷 1/8"*2"SUJ2定位銷 1/8"*3"SUJ2定位銷 1/8"*3/4"…看全部 172 項 →

304白鐵 定位銷 (英制)(共 195 項)

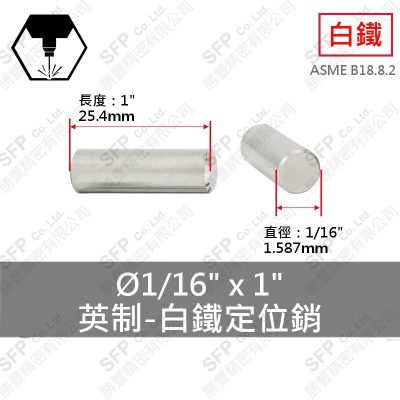

304白鐵定位銷 1/16"*1"304白鐵定位銷 1/16"*1-1/2"304白鐵定位銷 1/16"*1-1/4"304白鐵定位銷 1/16"*1-1/8"304白鐵定位銷 1/16"*1-3/4"304白鐵定位銷 1/16"*1/2"304白鐵定位銷 1/16"*1/4"304白鐵定位銷 1/16"*1/8"304白鐵定位銷 1/16"*2"304白鐵定位銷 1/16"*3/16"304白鐵定位銷 1/16"*3/4"304白鐵定位銷 1/16"*3/8"304白鐵定位銷 1/16"*5/16"304白鐵定位銷 1/16"*5/8"304白鐵定位銷 1/16"*7/16"304白鐵定位銷 1/16"*7/8"304白鐵定位銷 1/2"*1"304白鐵定位銷 1/2"*1-1/2"304白鐵定位銷 1/2"*1-1/4"304白鐵定位銷 1/2"*1-3/4" (12.7"*44.45)304白鐵定位銷 1/2"*1-3/8"304白鐵定位銷 1/2"*2"304白鐵定位銷 1/2"*2-1/2"304白鐵定位銷 1/2"*2-1/4"304白鐵定位銷 1/2"*2-3/4"304白鐵定位銷 1/2"*3"304白鐵定位銷 1/2"*3-1/2"304白鐵定位銷 1/2"*3-1/4"304白鐵定位銷 1/2"*3/4"304白鐵定位銷 1/2"*4"304白鐵定位銷 1/2"*7/8""正公差" 303白鐵定位銷 1/32"*1/8"304白鐵定位銷 1/32"*1/8"304白鐵定位銷 1/4"*1"304白鐵定位銷 1/4"*1-1/2"304白鐵定位銷 1/4"*1-1/4"304白鐵定位銷 1/4"*1-1/8"304白鐵定位銷 1/4"*1-3/4"304白鐵定位銷 1/4"*1-3/8"304白鐵定位銷 1/4"*1-5/8"304白鐵定位銷 1/4"*1/2"304白鐵定位銷 1/4"*1/4"304白鐵定位銷 1/4"*2"304白鐵定位銷 1/4"*2-1/2"304白鐵定位銷 1/4"*2-1/4"304白鐵定位銷 1/4"*2-3/4"304白鐵定位銷 1/4"*3"304白鐵定位銷 1/4"*3-1/2"304白鐵定位銷 1/4"*3-1/4"304白鐵定位銷 1/4"*3/4"304白鐵定位銷 1/4"*3/8"304白鐵定位銷 1/4"*4"304白鐵定位銷 1/4"*5/16"304白鐵定位銷 1/4"*5/8"304白鐵定位銷(英制) 1/4"*7/8"304白鐵定位銷 1/8"*1"304白鐵定位銷 1/8"*1-1/2"304白鐵定位銷 1/8"*1-1/4"304白鐵定位銷 1/8"*1-1/8"304白鐵定位銷 1/8"*1-3/4"…看全部 195 項 →

316白鐵 定位銷 (英制)(共 3 項)

316白鐵定位銷 1/8"*3/8"316白鐵定位銷 3/32"*3/16"316白鐵定位銷 3/32"*5/8"

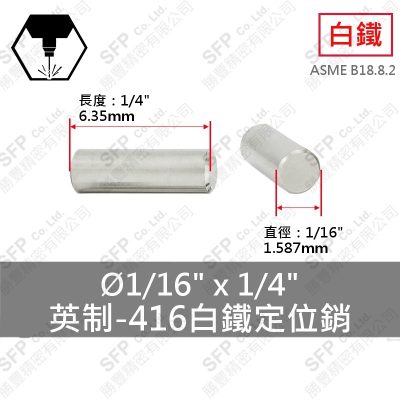

其他材質 定位銷 (英制)(共 1 項)

416白鐵定位銷 1/16"*1/4"

定位銷 Dowel Pin常見問題

Dowel Pin 的中文是什麼?

Dowel Pin 的中文是定位銷,也有人叫定位插銷、固定銷、平行銷(Parallel Pin)或直銷。

定位銷的規格怎麼看?

寫成「直徑 × 長度」,例如 6*20 是直徑 6mm、長度 20mm。直徑後面的括號是公差,例如 6(m6)*20。

定位銷的 m6 和 h7 公差差在哪?

m6 的外徑比標稱尺寸略大(例如 Ø6 m6 是 +0.004 到 +0.012mm),壓入 H7 的孔後固定不動;h7 的外徑等於或略小於標稱尺寸(Ø6 h7 是 0 到 -0.012mm),放進 H7 的孔可以滑動,方便拆裝。

定位銷的孔要開多大?

一般鉸成 H7。要壓入固定的那一側配 m6 的定位銷,需要拆裝的那一側配 h7 或負公差的定位銷。

Zylinderstift 是什麼?

Zylinderstift 是德文的定位銷(圓柱銷),德國圖面與料表常這樣寫。DIN 7 對應 ISO 2338,是未淬硬的平行銷;DIN 6325 對應 ISO 8734,是淬硬研磨、外徑 m6 公差的定位銷。
