止付螺絲(無頭螺絲)

常見別稱・對應規範: 無頭螺絲 · 頂心螺絲 · 止付 · Set Screw · Grub Screw · 杯尾 · 平尾 · 尖尾 · 凸尾 · Cup Point · Flat Point · Cone Point · Dog Point · DIN914

共 218 項。🔍 開互動目錄篩選

關於止付螺絲

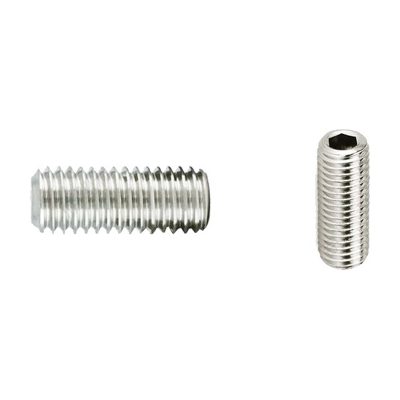

止付螺絲(Set Screw / 無頭螺絲)整支都是螺紋、沒有頭,鎖進之後完全沉入孔內。最常見的用途是把皮帶輪、齒輪、聯軸器固定在軸上,靠端部頂住軸面產生摩擦力。端部形狀決定它的握持方式。尾端形狀分杯尾(Cup Point,台灣最常見)、平尾(Flat Point)、尖尾(Cone Point)、凸尾/柱端(Dog Point)、球型(Ball Point)、尼龍頭(Nylon Tip)與特殊材質頭,本站依尾形分頁,再選材質。

又稱 無頭螺絲 · 頂心螺絲 · 止付 · Set Screw · Grub Screw · 杯尾 · 平尾 · 尖尾 · 凸尾 · Cup Point · Flat Point · Cone Point · Dog Point

常見規範 ISO 4026 · DIN 913 · ISO 4027 · DIN 914 · ISO 4028 · DIN 915 · ISO 4029 · DIN 916 · JIS B 1177 · CNS 4482 · CNS 4481 · CNS 4479 · CNS 4480 · CNS 15590-5

合金鋼(45H 染黑)

硬度高、端部不易崩,標準選擇。

304 白鐵

耐蝕,潮濕與食品設備;硬度較低。

鍍鎳

亮面外觀。

挑選重點

• 杯尾(DIN 916)握持力最好、會在軸上留痕;平尾(DIN 913)不傷軸、適合已有平面的軸。
• 尖尾(DIN 914)咬得最深但幾乎不可逆;凸尾(DIN 915)配軸上的沉孔可精確定位。
• 高轉速機構建議兩支互成 90 度或加防鬆膠,單支容易被震鬆。

止付螺絲常見問題

Set Screw、Grub Screw 的中文是什麼?

Set Screw 與 Grub Screw 的中文都是止付螺絲,台灣也叫無頭螺絲、頂心螺絲、固定螺絲。整支都是螺紋、沒有頭,用內六角扳手鎖進去之後完全沉在孔裡。

止付螺絲的規格怎麼看?M4 用幾號六角扳手?

寫成「牙徑 × 長度」,例如 M4*6 是 M4、長度 6mm;止付螺絲沒有頭,長度就是整支的長度。公制內六角對邊依 ISO 4026~4029:M3 用 1.5mm、M4 用 2mm、M5 用 2.5mm、M6 用 3mm、M8 用 4mm、M10 用 5mm。

杯尾、平尾、尖尾(Cone Point)差在哪?

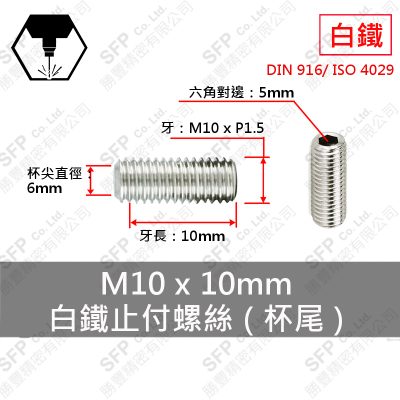

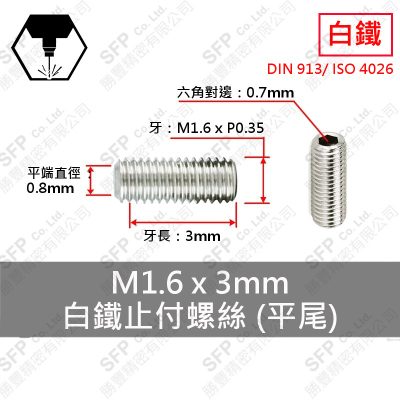

杯尾(Cup Point,DIN 916 / ISO 4029)端部是一圈凹環,咬住軸面、握持力好,最常用;平尾(Flat Point,DIN 913 / ISO 4026)端面是平的,不傷軸,適合頂在軸的平面上;尖尾(Cone Point,DIN 914 / ISO 4027)端部是圓錐,咬得最深;凸尾(Dog Point,DIN 915 / ISO 4028)前端有一段圓柱,對準軸上的孔做定位。本站現貨以杯尾為主。

止付螺絲要選合金鋼還是白鐵?

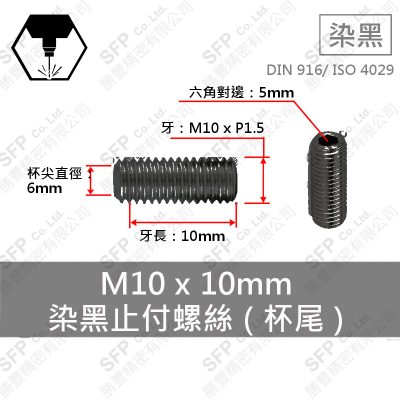

合金鋼(染黑,強度等級 45H)硬度高,端部不容易變形,一般機構固定用它;304 白鐵耐蝕,用在潮濕、食品或外觀要求的設備,但硬度較低,鎖緊力道要收斂。
