調整墊片(精密華司 Shim Ring)

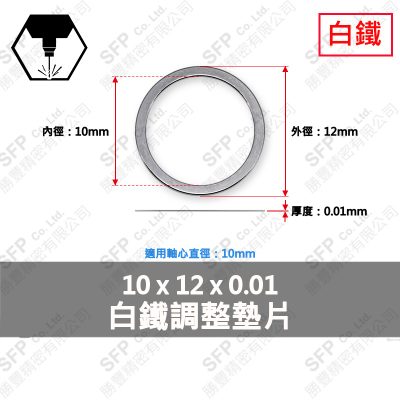

調整墊片也叫精密華司、間隙墊片(Shim Ring),是厚度做得很準的不鏽鋼薄環,套在軸上、墊在軸承或齒輪旁邊,用來補掉零件的累積誤差,調整軸向間隙或預壓。規格寫成「內徑*外徑*厚度」,例如 16*20*0.1 是內徑 16、外徑 20、厚 0.1mm;厚度從 0.01 到 1.0mm 共十種,可以疊幾片湊出需要的尺寸。
- 1506 種尺寸
依種類逛
怎麼挑
304 白鐵 耐蝕不生鏽,薄片也不容易氧化變色。
- 先量要補的間隙,用厚片打底、薄片微調,疊的片數越少越穩。
- 內徑對軸徑選。墊在軸承內圈旁的,外徑不要大過內圈外緣;墊在外圈旁的,內徑不要小過外圈內緣,免得碰到滾珠與保持器。
- 0.05mm 以下的薄片很軟,拿取與安裝時不要折到,有折痕就不要用。
- 和平華司不同:平華司是分散螺絲鎖緊力用的,厚度沒有做得這麼準;要調間隙請選調整墊片。
調整墊片常見問題
調整墊片、精密華司、間隙墊片是同一種東西嗎?
是同一種零件,只是叫法不同:調整墊片、精密華司、精密墊圈、間隙墊片、墊片環,英文是 Shim Ring 或 Shim Washer,日文是シムリング。都是指厚度做得很準、用來調整間隙的環形薄片。
調整墊片和平華司差在哪裡?
平華司墊在螺絲頭或螺帽下面分散鎖緊力,內徑比螺絲牙徑略大,厚度通常在 0.5mm 以上而且不要求很準。調整墊片的內徑是整數的軸徑,厚度從 0.01mm 起跳,用途是補間隙,不是分散壓力。
需要的厚度沒有剛好的規格怎麼辦?
可以疊片。例如要 0.35mm 就用 0.3 加 0.05 各一片。建議先用厚片打底,再用薄片微調,片數越少越不容易跑掉。
全部品項清單
共 1506 項,依種類收合;點開看每一支。
調整墊片共 1506 項
304白鐵調整墊片 10*12*0.01304白鐵調整墊片 10*12*0.02304白鐵調整墊片 10*12*0.03304白鐵調整墊片 10*12*0.05304白鐵調整墊片 10*12*0.1304白鐵調整墊片 10*12*0.15304白鐵調整墊片 10*12*0.2304白鐵調整墊片 10*12*0.3304白鐵調整墊片 10*12*0.5304白鐵調整墊片 10*12*1304白鐵調整墊片 10*13*0.01304白鐵調整墊片 10*13*0.02304白鐵調整墊片 10*13*0.03304白鐵調整墊片 10*13*0.05304白鐵調整墊片 10*13*0.1304白鐵調整墊片 10*13*0.15304白鐵調整墊片 10*13*0.2304白鐵調整墊片 10*13*0.3304白鐵調整墊片 10*13*0.5304白鐵調整墊片 10*13*1304白鐵調整墊片 10*14*0.01304白鐵調整墊片 10*14*0.02304白鐵調整墊片 10*14*0.03304白鐵調整墊片 10*14*0.05304白鐵調整墊片 10*14*0.1304白鐵調整墊片 10*14*0.15304白鐵調整墊片 10*14*0.2304白鐵調整墊片 10*14*0.3304白鐵調整墊片 10*14*0.5304白鐵調整墊片 10*14*1304白鐵調整墊片 10*15*0.01304白鐵調整墊片 10*15*0.02304白鐵調整墊片 10*15*0.03304白鐵調整墊片 10*15*0.05304白鐵調整墊片 10*15*0.1304白鐵調整墊片 10*15*0.15304白鐵調整墊片 10*15*0.2304白鐵調整墊片 10*15*0.3304白鐵調整墊片 10*15*0.5304白鐵調整墊片 10*15*1304白鐵調整墊片 10*16*0.01304白鐵調整墊片 10*16*0.02304白鐵調整墊片 10*16*0.03304白鐵調整墊片 10*16*0.05304白鐵調整墊片 10*16*0.1304白鐵調整墊片 10*16*0.15304白鐵調整墊片 10*16*0.2304白鐵調整墊片 10*16*0.3304白鐵調整墊片 10*16*0.5304白鐵調整墊片 10*16*1304白鐵調整墊片 10*18*0.01304白鐵調整墊片 10*18*0.02304白鐵調整墊片 10*18*0.03304白鐵調整墊片 10*18*0.05304白鐵調整墊片 10*18*0.1304白鐵調整墊片 10*18*0.15304白鐵調整墊片 10*18*0.2304白鐵調整墊片 10*18*0.3304白鐵調整墊片 10*18*0.5304白鐵調整墊片 10*18*1…看全部 1506 項 →
